看著工廠一塊塊波峰焊治具做出來，比較好奇了，讓大師傅給我科普科普，大師傅就花時間給弄了個治具ppt，絕對原創，很多圖片都是實拍的，也不敢獨享，放出來給大家一起受益；
現在工廠主要還是做的波峰焊治具和回流焊治具，其中波峰焊治具干啥用還沒有實際去SMT車間看，只能先從實物和ppt上去粗粗理解下，大概有幾種：
回流焊治具|SMT印刷治具
1. 萬能波峰焊治具，就長這個樣子：
說是萬能的，倒覺得是較簡單的一種，就幾個鋁框框加幾個螺絲，通過滑動支架來適應板子的大小，把板子夾到治具上過爐，這個東東我覺得很簡單；So easy!

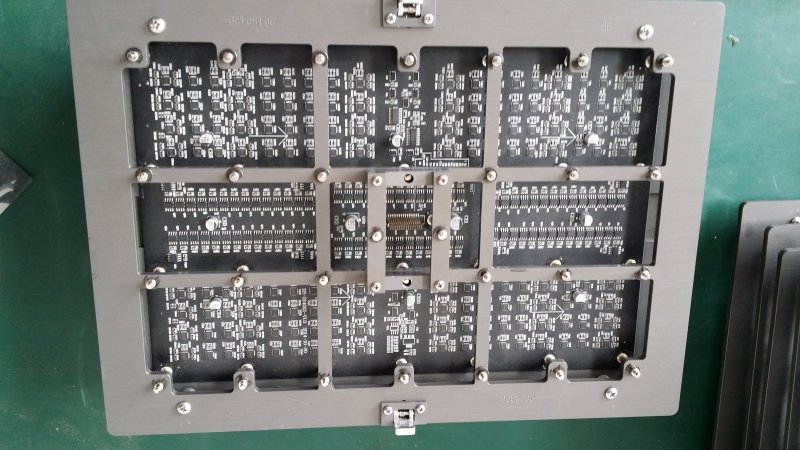

2. 普通的波峰焊治具（作用是插接件可以批量過爐焊接）：
個人覺得這個就比上一個高級些，起碼有圖形了，咋用呢？咋這個顏色這樣，那個顏色那樣？一堆問題丟給大師傅，大師傅把我領到原材料區，只給我看：
制作波峰焊材料有幾種，不同的要求使用的材質不一樣，現在常用的有下面幾種：
合成石、玻纖板、電木板、鋁合金板
具體又巴拉巴拉說了一堆什么情況下用合成石，什么情況下用玻纖板，什么情況下用鋁合金，我聽了一頭霧水，就記住了一句：材料越貴，能使用的時間越長，越不容易變形，也就越好用（感覺都是廢話，一分錢一分貨，越貴越好，誰不知道�。�
問：怎么用？ 答：就把要焊的板子套到上面去就行了；
問：那怎么這個板子有的地方開了洞洞，有的地方?jīng)]有開通呢？
答：開了洞洞的就是要讓錫水接觸到的焊腳區，沒有開通的地方是已經貼了貼片元件，要用這個凹槽把它們保護起來，避免掉下去；
|
